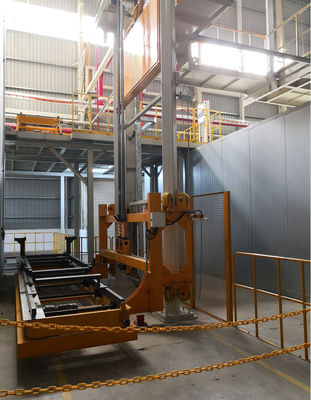

Transportación el sistema/taller de pintura automotriz

1 tipo de transportador

Línea y PVC U/C el ccsme (sistema eléctrico de PT& ED del monorrail)

Almacenador intermediario, línea de transferencia máquina del rodillo

Cabina y Oven Chain Conveyor

Máquina del rodillo de la zona de trabajo

Poder de PBS y transportador libre

Descripción de diseño

Transportador de la resbalón del piso para la zona de la cabina, de trabajo y la línea del almacenador intermediario

Lanzadera

Transferencias cruzadas diseñadas para mover cargas horizontalmente a otra línea del transportador.

Las unidades de transferencia cruzadas tienen una cama y una fijación (o un tapón) del rodillo del dispositivo con abrazadera en ambos lados.

La velocidad estándar se diseña con la velocidad doble, comienzo y la parada es más de poca velocidad, en centro será rápida.

Camas del rodillo

El marco de la cama del rodillo se construye para acomodar la gran variedad de montar los arreglos que se pueden requerir para los procesos de producción. Este diseño universal de la construcción permite un interfaz más fácil con las placas giratorias, las elevaciones, las transferencias cruzadas, otros transportadores o el equipo de producción.

La velocidad estándar de las camas del rodillo es 24 m/min en el área de la memoria tampón, otros velocidad basará en el requisito de proceso de diseñar.

En la cabina de pintura, el horno y la maquinaria de la estación, la velocidad del transportador es controlado por el convertidor de frecuencia, su velocidad se podrían ajustar por el requisito de producción.

Placas giratorias

Las placas giratorias automáticas o manual-actuadas se pueden diseñar para girar la carrocería 180°, él satisfarán el requisito de proceso.

2-2 el ccsme (sistema electrificado del monorrail) para la pinta y el ED

El ccsme consiste en los portadores independientemente controlados suspendidos en una pista de aluminio sacada de arriba. El sistema es reservado y confiable. Cada portador es accionado por su propio motor y equipado del PLC para el control automático de la velocidad y de la operación. Los portadores motorizados responden a la programación y a dispositivos automatizados situados a lo largo de la trayectoria del transportador.

En diferencia todas las impulsiones son inversor controlado, y un PLC a bordo se utiliza para controlar los movimientos a lo largo de la pista.

Los transportadores de rodillo de la resbalón del piso son un sistema diseñado modular que utiliza componentes estándar y ofrece muchas opciones para cumplir requisitos de cliente.

El sistema cadena-conducido de acero tradicional será utilizado en la cabina y el horno.

La cama y el sistema de transferencia cruzado (ninguno-poder) del rollo serán utilizados en el área de almacenador intermediario y la cabina de trabajo.
