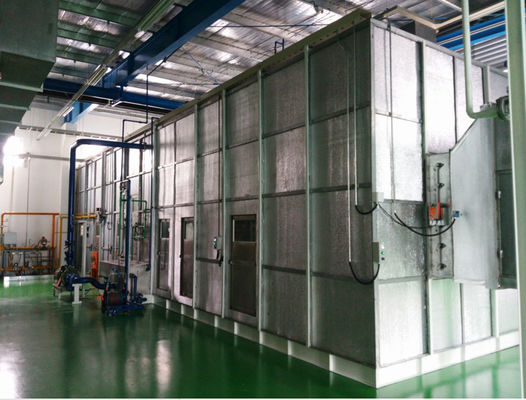

Aire que maneja la unidad/taller de pintura automotriz

1. Descripción de diseño

1-1. Unidades del suministro de aire

La unidad del suministro de aire consiste en una vivienda galvanizada de la hoja de acero, que acomoda los filtros de 2 capas, la lavadora del aire, el condensador, el cambiador de calor y al fan de la fuente.

El aire fresco se dibuja a través de las lumbreras, se filtra a través del rollo o de los filtros de bolso, se riega en la sección de la lavadora, es calentado por el cambiador de calor, y después distribuido al área especificada.

1-2. Sistema de ventilación

La zona y las cabinas de trabajo se ventilan a través de unidades separadas del suministro de aire.

1-3. Filtro

Los filtros de la placa o de bolso (nivel 2) con el marco de acero serán aplicados.

1-4. Lavadora del aire

La lavadora del aire tiene la eficacia de la saturación del aproximadamente 85% o más y construida para tener no transportar del agua rociada.

La lavadora del aire comprende:

el tanque, el eliminador de 6 curvas, los jefes del espray, los tubos del soporte con las bocas, la bomba con el motor, y el inversor, agua que recircula la línea, componen la línea de la alimentación del agua, la válvula de flotador, las válvulas manuales, la calzada del mantenimiento (superior y más baja), el etc.

El tanque se hace de 304L de acero inoxidable 3.0t soldó con autógena todo hermético y equipado con los tamices de acero inoxidables de la malla de alambre, golpear ligeramente necesario para la conexión de tubería, la tapa del tanque, el etc.

Los eliminadores del agua se hacen del PVC, y las calzadas del mantenimiento se hacen del acero inoxidable 304.

El agua que recircula la línea, compone la línea de la alimentación del agua, línea de drenaje y la línea de desbordamiento está instalada junto con las válvulas manuales, los tamices, la válvula de flotador, la válvula electromagnética del agua, los indicadores de presión, el etc.

Los tubos y las válvulas galvanizados con los materiales ordinarios (acero no inoxidable) se suministran para la tubería externa.

Los tubos de la lavadora y los tubos del soporte se hacen del acero inoxidable.

Las bocas de espray se hacen de la resina polivinílica del carbonato.

La humedad relativa del aire de la fuente es controlada directamente por el control del inversor de las bombas de la lavadora.

1-6. Fans del suministro de aire

Las fans del suministro de aire son tipo centrífugo que tiene cuchillas de la superficie de sustentación, convenientes en la construcción para el servicio industrial previsto.

La superficie interior y exterior de la fan está cubierta con la pintura de epoxy después de ráfaga tirada

Curvas de funcionamiento y DB previsto de los niveles de ruidos (A) todas las fans se someten al estándar chino

1-7. Líneas para uso general y de drenaje

Las líneas para uso general, las líneas de suministro de agua industriales y las líneas de suministro del aire comprimido utilizan las tuberías de acero de galv.anized.

Las válvulas, los reguladores de presión, los tamices, los filtros, los indicadores de presión, el etc. manuales serán suministrados junto con estas líneas y se utilizan los materiales ordinarios (acero no inoxidable).

Las líneas de drenaje de cada unidad del suministro de aire están instaladas e introducidas a los fosos cerca.

Las líneas de drenaje se construyen de tuberías de acero suaves con la conexión fIanged.
