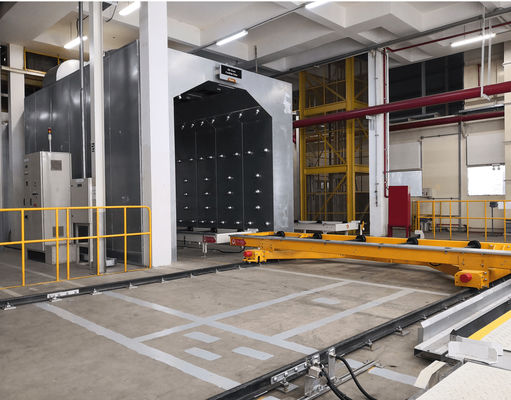

Horno/taller de pintura automotriz

Hay horno del sellador, horno de la cartilla y horno superior de la capa basado en el requisito de producción.

1. Descripción de diseño

1-1. Túnel del horno

El túnel del horno es una construcción autosuficiente y consiste en los paneles gruesos del aislamiento de 150 milímetros.

Los paneles del aislamiento se fabrican como chapa.

Los marcos del panel consisten en las placas de chapa con las ranuras dispuestas en la aposición, para prevenir pérdidas de calor por los escapes. El material de alta densidad de las lanas de roca se utiliza para el aislamiento. (80kg/m3)

Para proteger el polvo entrante durante período de la no-producción, los obturadores serán proporcionados en todos los hornos.

1-2. Conducto interno

Tipo de la convección: Los conductos de fuente están situados a lo largo de los lados del túnel.

Equipado de las ranuras del aire en calentamiento y las zonas el sostenerse.

Conducto de la vuelta: Un tubo de aire de vuelta se arregla debajo del techo del horno.

Conducto de extractor: Un conducto de extractor está situado en el medio del túnel. El conducto de extractor conecta con el extractor.

1-3. Recálculo de unidades de aire

Las unidades de calor son tipo incorporado y terminan con la fan de la recirculación del aire caliente, filtros de aire, puertas de acceso y así sucesivamente.

Las pieles internas de las unidades del calentador son haber galvanizado gruesa de 1.6m m u hoja inoxidable gruesa de 1.5m m incluyendo conductos de conexión y sello soldado con autógena totalmente para ventilar firmemente. El aislamiento térmico es 150m m grueso usando las lanas de roca y las cubiertas externas son hoja galvanizada gruesa de 0.6m m.

Las puertas de acceso se hacen de la hoja galvanizada que tiene aislamiento térmico grueso de 150m m usando el mismo material que en la vivienda, y aire apretado usando los pernos de palanca o los pernos de ojo y junta a prueba de calor.

• Los filtros de la circulación (filtro de la unidad hecho de malla de alambre de acero inoxidable) para las zonas del convectional se emplean para la filtración.

Las fans de la recirculación del aire caliente son enchufan el tipo fans. Las fans de la recirculación de la zona de la radiación tienen construcción 350℃, y las fans de la zona del convectional tienen construcción 250℃.

La unidad de la instalación de tubos de gas y el equipo de seguridad se suministran con las hornillas.

1-4. Túnel de enfriamiento

Los túneles de enfriamiento están instalados después de los hornos, y los túneles de enfriamiento consisten en los túneles, unidades del suministro de aire, extractor del aire, canalización.

Los túneles se fabrican de la hoja galvanizada gruesa de 1,2 milímetros y todas las costuras del panel son aire calafateado firmemente.

Las unidades del suministro de aire consisten en el contener, los filtros, fans del suministro de aire. _

El extractor del aire del túnel de enfriamiento consiste en los extractores es de tipo de hojas múltiples

La canalización incluyendo la capilla de la toma de aire se fabrica de la hoja galvanizada con el refuerzo apropiado y el trabajo del conducto fuera de las capillas de la toma del edificio y de aire es agua firmemente

El aire fresco es chupado adentro por una fan desde arriba del tejado” y soplado a través de bocas sobre la cáscara del cuerpo. Las bocas serán cabidas a ambos lados de la pared interior.

La fan del aire fresco, el filtro del aire fresco, la fan del aire de extractor será acomodada en una unidad común

Un extractor extraerá el aire y lo descargará en la atmósfera.

3. ventaja

1. Calidad de la reunión del diseño y requisito y estándar de seguridad

2. La velocidad de levantamiento de la temperatura y el valor de la temperatura máxima pueden cumplir el requisito de cliente fexiblemente.

3. Funcionamiento perfecto del aislamiento, pérdida menos termal

4. Ahorro de la energía

5. Buen sistema de aire caliente de la circulación para asegurar uniformidad que cuece.
