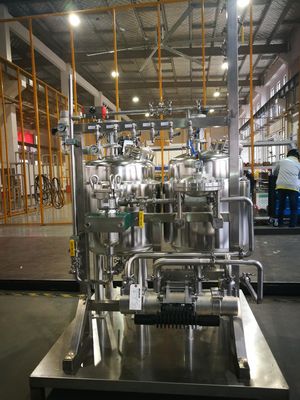

Sistema de la circulación de la pintura/taller de pintura automotriz

Configuración del sistema de abastecimiento centralizado de la pintura

SN

Nombre

Speciation

Qty

Origen

Nota

Sistema de abastecimiento de I. Paint

3 fijados para la cartilla, 12 fijados para el abrigo, 1 fijado para la capa clara. En sistemas del total 16. Abajo está la configuración para una fijada. (conforme al requisito de cliente para el color)

High-Flo3: 1 bomba de pistón

Fije

Pintura del transporte a la cabina de espray, con el flujo de 53L/min/32cpm (intercambio) y de la presión de la salida máxima 300 PSI, que pueden cumplir completamente los requisitos del uso.

Estante de la ayuda de la bomba de pistón

Para apoyar y fijar la bomba

Manguera de la entrada para la bomba de pistón

PC

3/4", conecta la entrada de aire del módulo de alimentación con la tubería de acero del aire comprimido.

Bola valv139 del aire

e

Entrada para la bomba de pistón del 3:1. Aire por intervalos.

Componentes del triple del aire

Utilizado para la bomba de pistón del 3:1. Tratamiento de la fuente de aire.

dispositivo de protección del Ninguno-cargamento

Utilizado para la bomba de pistón del 3:1. Cuando no hay material, protegerá la bomba de pistón.

Componentes de la conexión de aire

Para la conexión de la tubería del aire.

Manguera de aire

PC

Conecte la entrada de bomba de la fuente de la pintura con el tubo de aire.

Manguera de la entrada de la pintura de la bomba de pistón

PC

1" conecta la entrada de la pintura de la bomba con el tanque de fuente de la pintura, apoyada por la malla de acero.

Torre estabilizada SUS

Utilizado para reducir la pulsación de la pintura y para estabilizar la presión

Filtro de bolso

Utilizado para el mercado de la pintura de la bomba del 3:1, filtro de malla 60-150, flujo grande. Equipado de los indicadores delanteros y traseros de la exhibición de la presión (las vávulas de bola a ambos lados del filtro, pueden ser cerradas para el mantenimiento y reemplazo, etc.), y de él puede ser juzgado si necesita limpiar según la diferencia de la presión. 120-150 pantalla de filtro de malla para la pintura metálica, pantalla de filtro de malla 50-75 para la capa de la cartilla; resistencia de presión 300psi

Válvula del lanzamiento de la pintura

Utilizado cuando mantenimiento de la necesidad del filtro, reparación, tipo de dos piezas, resistencia de presión 300psi

Metro de la presión de la pintura

Coopere con el filtro

Vávula de bola completamente cubierta del SUS

Utilizado conjuntamente con el filtro y el indicador de presión, el tipo de dos piezas, soporta la presión 300 PSI

Manguera del mercado de la bomba de pistón

PC

Para la bomba del 3:1, soporte la presión 500Psi, conectan el mercado de la pintura de la bomba con la tubería de la circulación de la pintura

Válvula de presión trasera

Soporte la presión 300 PSI, 1", y el flujo máximo rate18L/gama de presión trasera mínima 15-200 PSI (0.3-14 barras) está instalado en el extremo de la tubería de la vuelta de la circulación del tubo principal de la pintura para asegurar la presión de la pintura en la tubería de la circulación.

Manguera de la vuelta de la bomba de pistón

PC

3/8", soporta la presión 300Psi, conecta la línea de vuelta de la circulación de la pintura con el cubo de la pintura.

Vávula de bola completamente cubierta del SUS

Utilizado para la bomba del 3:1, 1" resistencia de presión 500Psi. Se utiliza para cortar el extremo de la tubería de la circulación de la pintura y durante la válvula de la reserva de la presión que mantiene.

Otros accesorios

Fije

Conectando para pintar las tuberías, SUS
