1. Nombre de proyecto:

Línea lateral proyecto de Beiqi Zhenjiang N60

2. Tiempo del proyecto:

En mayo de 2019

3. Ubicación del proyecto

Planta de Beiqi Zhenjiang

4. Introducción del proyecto:

Modelos: Plataforma BE21 (modelos actuales N60/N61, 2 modelos reservados) 4 modelos

Capacidad: 30JPH

Golpe: 108S

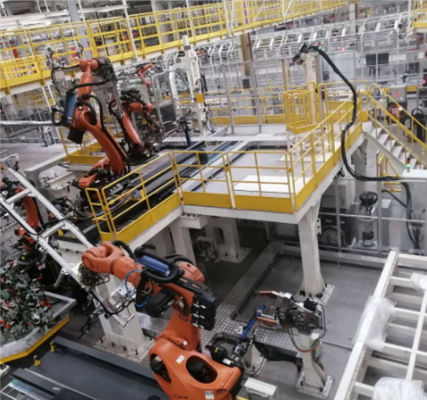

Robot: Marca de KUKA, cantidad 25

Forma que cambia modelo: placa giratoria tetraédrica del lado, tabla de la diapositiva de siete-AXIS, sistema bibliotecario cruzado de la transferencia de la tabla de la diapositiva, agarrando el sistema de dirección visual, sistema de abastecimiento material del AGV, sistema del ccsme, sistema de capa automático del pegamento del robot

4. Tecnología de base:

1. Placa giratoria del tetraedro alrededor del lado y de la tecnología de la tabla de desplazamiento de siete-AXIS

2. Cruz-resbalando el sistema bibliotecario de la transferencia de la tabla, agarrando el sistema de dirección visual, sistema de abastecimiento material del AGV

3. Un sistema del ccsme, sistema de pegado automático del robot

Análisis en el principio de la estructura y de funcionamiento del dispositivo de transmisión de la cadena de producción de soldadura del automóvil

Tomando el dispositivo de transmisión del montaje del panel lateral del automóvil como un ejemplo, su estructura y principio de trabajo serán analizados detalladamente abajo.

El dispositivo de transmisión de la planta de fabricación del panel lateral de cierto tipo del vehículo adopta una cuatro-estación que intercambia el dispositivo de la barra, que puede realizar el movimiento horizontal y vertical. El análisis de la estructura y de función de cada sub-ensamble parcial es como sigue:

La estructura del tablero bajo de cada estación

Los embases de cada estación están conectados juntos a través de las placas de conexión para formar el dispositivo favorable de la línea de soldadura entera del automóvil, que debe apoyar el dispositivo de transmisión entero y el accesorio de soldadura. Además, para asegurarse de que el dato del accesorio y las partes del cuerpo sean constantes, dibuje la línea de la escala del dato en el tablero bajo según el dato de diseño. El dispositivo de nivelación en la figura desempeña principalmente un papel en la nivelación del dispositivo de transmisión entero.

El antedicho es la estructura principal del dispositivo de transmisión, y hay algunos dispositivos auxiliares además:

Almacenador intermediario que cierra el dispositivo

Un total de almacenador intermediario 4 que cierra los dispositivos está instalado en la línea de soldadura dispositivo de transmisión, que se distribuyen respectivamente en ambos extremos del bastidor de alzamiento, para proteger y para cerrar principalmente el movimiento horizontal de la “diapositiva móvil”. El proceso específico es: cuando la “diapositiva móvil” es alrededor moverse al extremo del dispositivo de transmisión, entra en contacto con con el almacenador intermediario para retrasar la velocidad del movimiento: cuando los movimientos de la “diapositiva móvil” al extremo del dispositivo de transmisión, el interruptor del viaje ordenan al cilindro que afiance con abrazadera y fije en el móvil el bloque del límite en la placa de la diapositiva desempeña así un papel de fijación. El dispositivo realiza el comienzo lento y los requisitos de movimiento lentos de la parada del dispositivo de transmisión de la línea de soldadura del automóvil, y asegura la operación segura y confiable del dispositivo de transmisión.

7. Dispositivo de seguridad

Este dispositivo es en general dispositivo de transmisión puesto 3, y su función principal es aumentar de “marco elevación entero” para facilitar mantenimiento de los trabajadores.
