Proyecto de la importación de la automatización de ZB21008-Changqing Changqing T11

Proyecto de la importación de la automatización de ZB21008-Changqing Changqing T11

1. Número de proyecto: ZB21008

2. Nombre de proyecto: Proyecto de la importación de la automatización de Changqing Changqing T11

3. Ubicación del proyecto: Maquinaria Co., Ltd. - base de Hefei Changqing de Tongxiang

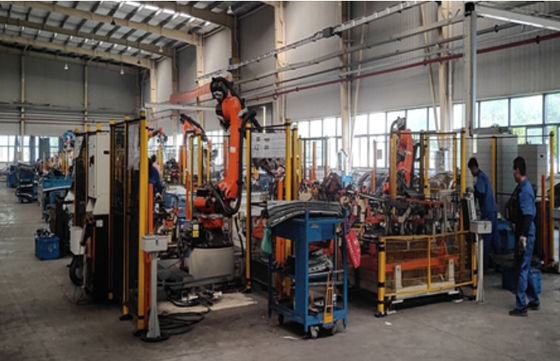

4. Introducción del proyecto: Área de la automatización del sub-ensamble parcial del piso del frente EP12 y de la pared lateral (5 robots), área de la automatización de la pared lateral EP12 (2 robots), área de la automatización del puesto de trabajo del robot EP12 (6 robots)

Este proyecto es principalmente una cadena de producción común de la plataforma modelo desarrollado por los modelos de Chery T19C&T18 dos de la maquinaria de Hefei Changqing. La línea cuerpo es producida principalmente por control de los robots y de la automatización del PLC.

5. El estado actual del proyecto: producción en masa

Pic1

Pic2

Análisis en el principio de la estructura y de funcionamiento del dispositivo de transmisión de la cadena de producción de soldadura del automóvil

Tomando el dispositivo de transmisión del montaje del panel lateral del automóvil como un ejemplo, su estructura y principio de trabajo serán analizados detalladamente abajo.

El dispositivo de transmisión de la planta de fabricación del panel lateral de cierto tipo del vehículo adopta una cuatro-estación que intercambia el dispositivo de la barra, que puede realizar el movimiento horizontal y vertical. El análisis de la estructura y de función de cada sub-ensamble parcial es como sigue:

alzamiento del marco

Esta estructura es el “alzamiento del marco” conectado directamente con el dispositivo de alzamiento, que es uno de los componentes importantes del dispositivo de transmisión entero, y puede ser levantado y ser bajado libremente con el dispositivo de alzamiento.

La plataforma favorable (1) (2) (3) está conectado con la placa de conexión de modo que varios marcos independientes formen una línea completa, y la barra cilíndrica conducida del engranaje y el cilindro empujado auxiliar en el dispositivo de alzamiento se hacen juego directamente con cada plataforma favorable para asegurar su vertical además, algunos dispositivos auxiliares (ser mencionado más adelante) están instalados en ella, y la unidad de impulsión también están instalados en el cuadro de la ayuda (3);

Además de formar la línea entera, la placa de conexión también desempeña principalmente el papel de apoyar el dispositivo de rueda rector y el interruptor del viaje: el dispositivo de rueda rector se distribuye en la placa de conexión entera, que desempeña principalmente un papel de guía del monopatín móvil; la biela desempeña principalmente el papel de fortalecer la rigidez de la placa de conexión:.

dispositivo móvil horizontal

El principio de trabajo de esta parte se ha mencionado anteriormente, puesto simplemente, el estante y el dispositivo del piñón en la unidad de impulsión conduce la diapositiva móvil para conducir el objeto para moverse horizontalmente. Vale el mencionar de que el bloque de colocación instalado en el monopatín móvil desempeña principalmente el papel de colocar el objeto, y la forma del bloque de colocación para la pared lateral de diversos modelos es también diferente. Si usted quiere soldar con autógena la pared lateral de otros modelos, usted necesita solamente substituir el bloque de colocación. Otras piezas no necesitan ser modificadas grandemente. Comparado con el dispositivo de transmisión tradicional, este método se ha desarrollado más a fondo hacia flexibilidad.
