Piso flexible que suelda con autógena la ingeniería de System/BIW

Sistema de soldadura del piso flexible

1. Introducción de proceso:

La línea de soldadura del piso sistema flexible termina principalmente el trabajo de la asamblea y de la soldadura del frente, de los pisos medios y posteriores y del compartimiento del reactor. La línea del piso puede realizar la transferencia flexible de dos tipos de modelos. Usando la tecnología de base de la tabla de desplazamiento flexible y del sistema que cambia partido, la superficie cubierta media y la superficie cubierta posterior se pueden soldar con autógena junta en una línea. El ciclo de la producción puede ser 60JPH, y la tarifa de la automatización puede alcanzar más el de 90%.

Pic1

Pic2

2. Caso del proyecto:

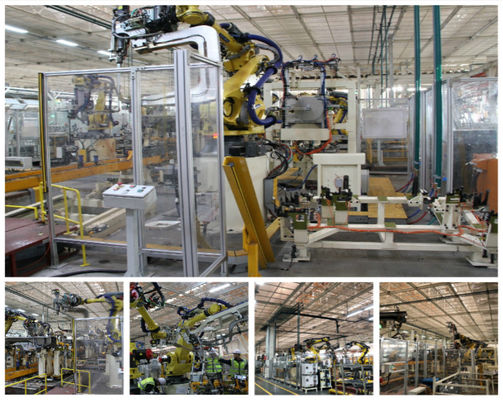

Pic1-3

1. Acompañamiento de la carretilla a través de la cadena de producción

La forma típica de esta cadena de producción se muestra en el cuadro 4. Adopta generalmente el mismo carretilla-tipo accesorios en diversas cantidades, y es conducida por una cadena a una estación predeterminada. Después de alimentar manual y de la soldadura manual, ponen a cada carrocería en el mismo accesorio y diversas estaciones de trabajo. Termine a la asamblea. Este formulario de cadena de producción tiene eficacia baja de la producción, alta intensidad de trabajo, especial-línea producción de las solo-especies, y la exactitud y la calidad de productos no son fáciles de garantizar. Es un formulario de uso general de la producción en los primeros días y es generalmente conveniente para la pequeña producción de lote.

2. Cadena de producción automática para el solo vehículo

La forma típica de la cadena de producción se muestra en el cuadro 5. Utiliza los accesorios especiales fijos y coopera generalmente con los manipulantes para la soldadura automática y la asamblea. Los materiales son transportados y puestos automáticamente adentro por las grúas, e intercambiando la lanzadera las máquinas son de uso frecuente para el transporte del producto entre cada estación. Es caracterizada por alta eficacia de la producción, el alto nivel de automatización, y la calidad estable, pero sigue siendo una cadena de producción de las solo-especies.

3. cadena de producción mezclada automática del Multi-modelo

La forma de esta cadena de producción es básicamente lo mismo que la de la cadena de producción automática del solo-modelo. La diferencia principal es que la cadena de producción de soldadura principal adopta la línea mezclada producción del multi-modelo, generalmente 1 a 3 modelos. El accesorio de asamblea adopta el método especial de la conexión de serie para cada modelo. El coste de inversión de este equipo es relativamente alto, y los accesorios de asamblea independientes y las relaciones de transporte circundantes de cada necesidad modelo de cumplir los requisitos de la capacidad de producción de la línea entera, y la flexibilidad del equipo es pobre, y la eficacia de la inversión del equipo de la automatización es baja.

La otra manera es utilizar un accesorio rotatorio cuatro-echado a un lado, que cambia automáticamente la producción correspondiente según diversos modelos, y el manipulante realiza a la asamblea automática. Su formulario principal se muestra en el cuadro 7. En cuanto al accesorio del sub-ensamble parcial del piso, se mueve generalmente fuera de la línea de soldadura principal para poner la línea independientemente. La línea de soldadura principal es generalmente un accesorio de soldadura de la reparación a excepción del accesorio de asamblea, que es más fácil de compartir con los modelos múltiples.
