Ingeniería del transportador Line/BIW del almacenamiento de WBS

Línea del transportador del almacenamiento de WBS

WBS que transporta el sistema puede hacer la transportación de ángulo recto de pedazo del trabajo en el espacio 3D posible y la unidad básica en todos los tipos se compone el sistema transportador con diversas funciones, éstas puede realizar la descarga gruesa, multada descarga, el almacén invertido y otras funciones para acabar proteger y la transportación rápida del pedazo del trabajo. Controlado por el PLC, la automatización completa de la transportación puede ser alcanzada. Las unidades constitucionales principales incluyen la cama del rodillo de la poder-correa, la cama friccional del rodillo, la curva giratoria del rodillo, la lanzadera, la grúa de la pila, la resbalón y el otro equipo.

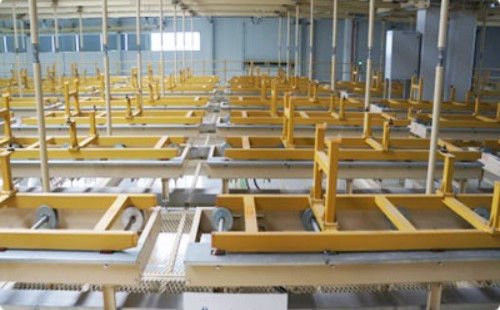

Imagen 1-2

1 el concepto de línea del almacenamiento

Generalmente, en el proceso de producción del automóvil, entre los tres talleres del taller de soldadura, el taller de pintura y el taller de la asamblea final, un área de almacenador intermediario para el cuerpo cuerpo-en-blanco y pintado se pone entre dos talleres adyacentes.

Después de que se termine la soldadura del cuerpo, el cuerpo-en-blanco se transfiere de la línea de uno mismo-circulación de soldadura de la cama del rodillo a la línea resbalón del almacenamiento a través del bifurcación-tipo máquina de transferencia y máquina de alzamiento lateral durante la soldadura, y se transporta al área del almacén de WBS de la línea del almacenamiento. Realice las funciones de la transportación, del almacenamiento, del almacenamiento, del almacenamiento, y de la inversión del cuerpo-en-blanco, y entonces transportarlo al taller de pintura a través del pasillo de soldadura y de pintura. Después del cuerpo pintado se rocía, la resbalón coge el vehículo en el punto de transferencia del cuerpo pintado y pintado, y lo transporta al área del almacén de PBS a través del pasillo de pintura general, y realiza las funciones de la transportación, del almacenamiento, del almacenamiento, del extranjero e inversión del cuerpo pintado en el PBS, y entonces transportado a la planta de fabricación final punto de la entrega. El almacén adopta la cama del balanceo de la fricción que transporta el método, que se utiliza para transportar, clasificar y almacenar el cuerpo en el cuerpo blanco y pintado.

2 tipos de líneas del almacenamiento

La línea del almacenamiento de una fábrica de automóvil incluye generalmente dos almacenes, WBS y PBS, que se utilizan para el almacenamiento, la clasificación, y el transporte de los cuerpos cuerpo-en-blancos y pintados de diversos modelos, para facilitar el ajuste de los desequilibrios de la producción en la soldadura, la pintura, y talleres de la asamblea.

WBS (cuerpo de soldadura Storge) refiere al almacenador intermediario y al almacén entre el taller de soldadura y el taller de pintura en la fábrica de automóvil;

PBS (almacenamiento pintado del cuerpo) refiere al almacenador intermediario y al almacén entre el taller de pintura y el taller de la asamblea en la fábrica de automóvil.

diseño mezclado de la memoria 3

Es una nueva tentativa mezclar líneas del almacenamiento en instalaciones de producción nacionales del automóvil. Una nueva línea nacional del almacenamiento del vehículo de pasajeros de la energía se divide en dos almacenes, WBS y PBS (tal y como se muestra en de cuadro 1), y se emplea la plataforma de la segunda planta del taller de la asamblea. Puede cumplir los requisitos del transporte y de almacenamiento de diversos modelos.

El hardware de la línea sistema del almacenamiento de previsión incluye principalmente los servidores, las PC, y los terminales de la lectura del RFID (tal y como se muestra en del cuadro 2). Entre ellos, el servidor está conectado con la red de anillo del taller de la asamblea y el intranet de la empresa para facilitar la interacción con los datos del sistema de MES, de la información del PLC y del cliente. El ordenador de la PC se utiliza para la entrada de información de las partes del cuerpo cuerpo-en-blancas y pintadas, así como WBS, almacén de PBS que envía y equipo de supervisión. RFRD lee el terminal para identificar el número de la resbalón y el código de VIN en el microprocesador del código de la resbalón, que se utiliza para leer y atar la información del cuerpo del vehículo.

PBS tiene 5 carriles con un total de 90 ranuras del almacenamiento, WBS tiene 4 carriles con un total de 64 ranuras del almacenamiento, incluyendo carriles finos de la descarga, carriles ásperos de la descarga, y los carriles de almacenamiento invertidos, que se pueden soldar con autógena y pintar fexiblemente en los almacenes de WBS y de PBS para el almacenamiento temporal y entrar en fexiblemente el área fina del arreglo a través del almacén reverso para cubrir las necesidades del planeamiento de producción y de la distribución de la logística.
